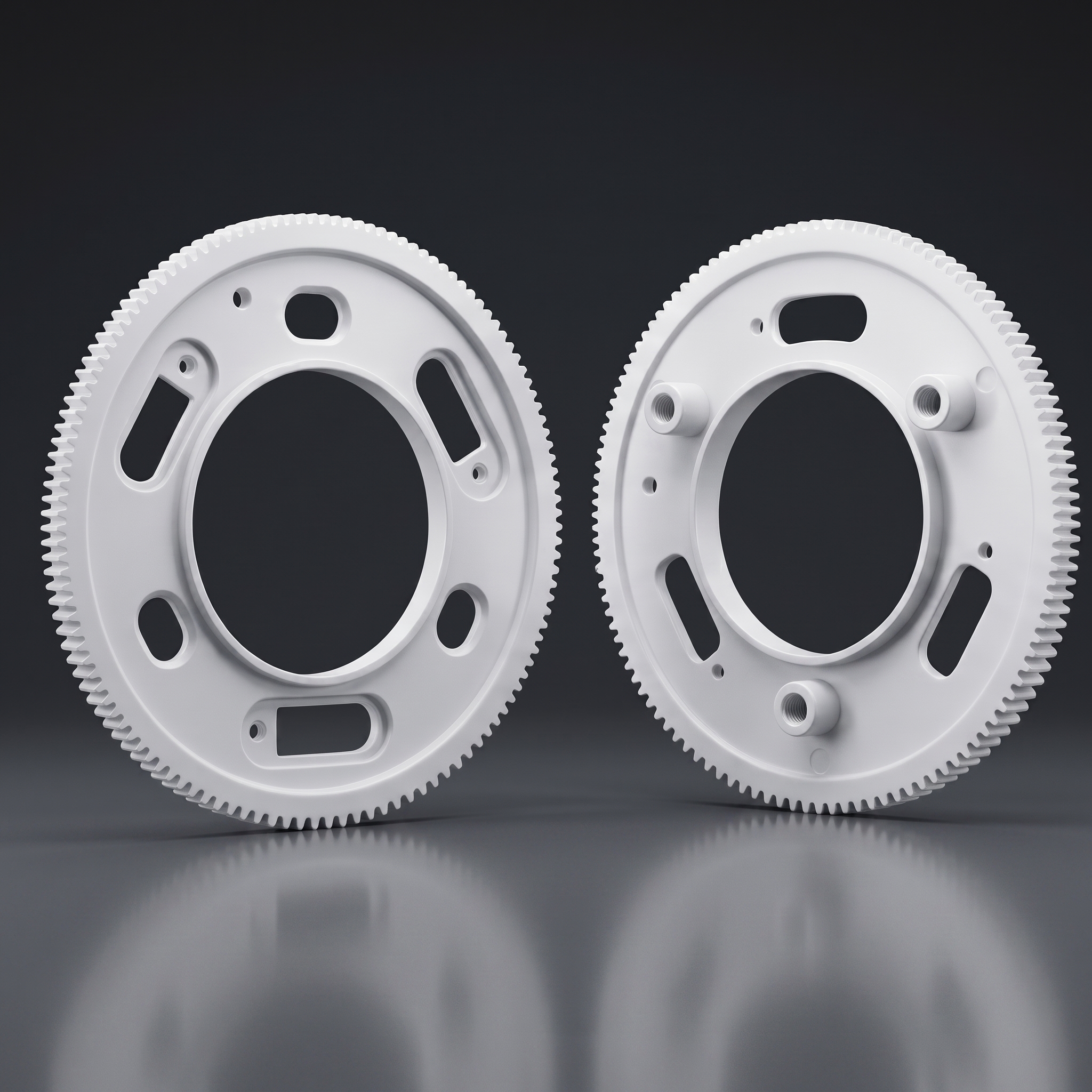

雙聯零背隙齒輪

規格參數

• 產品類別： 精密傳動零件（Precision Transmission Components）
• 齒形樣式： 正齒（Spur） / 斜齒（Helical）
• 模數範圍： M0.2 ~ M1.5（微模數至中模數精密射出）
• 常用材質： 高耐磨 POM（聚甲醛）、高剛性工程尼龍（PA66 / PA46 / 玻纖強化 PA）
• 機構形式： 雙聯彈性補償消隙機構（剪式彈簧 / 扭簧彈性張緊結構）
• 核心用途： 徹底消除齒輪正反轉交替時的齒側間隙（Backlash），實現無空程精密定位
• 產品應用： 網路安防監視器（IP Camera）旋轉底座與雲台（Pan-Tilt）、精密光學鏡頭調焦機構、機器人微型關節、醫療儀器高精度旋轉驅動

製程工藝與加工能力

• 微模數雙片齒輪精密射出成型： 涵蓋 M0.2 至 M1.5 模數範圍，支援正齒與斜齒消隙結構；模具採用微米級超精密加工，嚴格控管主副齒輪的齒形公差、分度圓同軸度與端面跳動，確保兩片齒輪在彈簧預載下無卡阻、平穩貼合。
• 微型彈簧定位槽與同軸導向結構射出： 精密成型微型扭簧或拉簧定位柱與限位導槽，維持主副齒輪相對旋轉時的精確導向與恆定彈性張力，確保消隙補償力道均勻一致。

特點與優勢

• 消除正反轉回程誤差與空程抖動： 透過彈簧彈性預載推動副齒輪，自動填補並夾緊嚙合齒面間隙，徹底消除正反轉換向時的「回程空行程」，避免監視器雲台在換向時產生畫面晃動或微小角度偏差。
• 連續磨耗自動補償與長效精度： 當齒輪長期運轉產生微量磨損時，內部彈性機構會持續自動補償齒隙，始終維持無間隙嚙合狀態，大幅延長機構的高精度使用壽命。
• 平穩低噪、自潤滑與免維護： 採用耐磨 POM 與高剛性 PA 工程材料射出，具備優異的自潤滑與吸震特性，大幅降低頻繁正反轉時的撞擊雜音，實現極致靜音與免上油維護運作。
